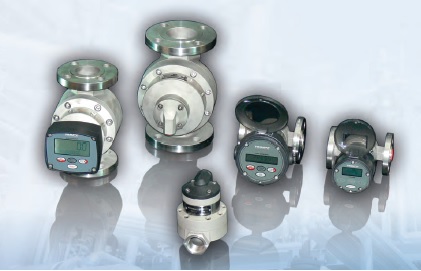

Multipuls Ringkolbenzähler

           Ausstattung
  • Edelstahl, Aluminium- oder PVC-U Gehäuse
  • Genauigkeit bis zu 0,2% vom Meßwert
  • Für niedrige und hohe Viskositäten bis 1.000.000 mPa
  • keine Ein- oder Auslaufstrecken erforderlich
  • Einsetzbar für hygenische Anwendungen -   totraumfrei
  • Drücke bis 350 bar
  • Eigensichere Ausführung EEx i oder EEx d (optional)
  • Lageunabhängige Messung
  • LCD-Anzeige mit Impuls- und Analogausgang (Option)
  • Gewinde-, Flansch- oder Clamp-Anschluß



















Anwendung

Mulitpuls Ringkolbenzähler zeichnen sich durch eine hohe Meßgenauigkeit und  Reproduzierbarkeit und  über einen weite Meßspanne aus. Der Einsatzbereich erstreckt sich bei Flüssigkeiten über einen weiten Anwendungsbereich. Von niederviskosen lüssigkeiten  bis       zu hochviskosen Ölen. Niedrige Druckverlustraten sparen Kosten bei Pumpenauslegung und Energieverbrauch.

Funktionsprinzip

Das Multipuls-System basiert auf dem Prinzip des Ringkolbenzählers, bei dem in einem zylindrischen Gehäuse ein Hohlzylinder exzentrisch in Umlauf gebracht wird. Er transportiert dabei ein definiertes Volumen vom Eingang der Meßkammer zum Ausgang. Magnete im Ringkolben aktivieren dabei Reed-Schalter und Halbleiter-Relais für die Detektion der Durchflußmengen.

Die Hauptvorteile dieser Konstruktion sind:


  • nur ein bewegtes Teil
  • geringer Druckverlust
  • keine Ein- und Auslaufstrecken
  • keine Toträume in denen sich Rückstände oder Bakterien bilden können
  • hohe Druckbereiche bis 350 bar     (nicht in PVC-U)
  • lageunabhängige Messung



1) Durchfluß-Eingang 2) Durchfluß-Ausgang   3) Trennung zwischen Ein-und Ausgang 4) Meßkammer  5) Rotor

Schemadarstellung des Messzyklus

Ausgang - (2  Impulsausgänge = Standard)

2out1.gif (6541 Byte) Reed-Schalter liefert einen potentialfreien Kontakt und kann in Verbindung mit Sicherheitsbarrieren oder Speisetrennern im Ex-Bereich eingesetzt werden.

Rechteck-Impuls-Ausgang - Ein open collector liefert einen        Impuls der über ein Solid-State-Relais geschaltet wird und hochauflösende Rechteck-Impulse erzeugt. Für die 3-Leiter-     Schaltung ist eine Hilfsenergie von 5..24 V DC erforderlich.



Typische Anwendungsbereiche:

Edelstahlausführung   Allgemeine Anwendungen für Alkohol, Essigsäure, Natron-                       lauge, Molkereiprodukte, Ethanol, Öl-Additve, Glukose, Insekticide, Latex, Flüssig-                      zucker, Mayonaise, Melasse, Leim, Harze, Fette, Urethane, Wasser, Xylol und Hefe.

Aluminiumausführung: Leichtbenzin, Heizöl, Schmieröl, Schmierfett, Lösemittel,
PVC-U -Ausführung nur DN 20 - 3/4": Chlornatron, Foto-Lösungen, Eisen-III-Chlorid, Salzsäure,

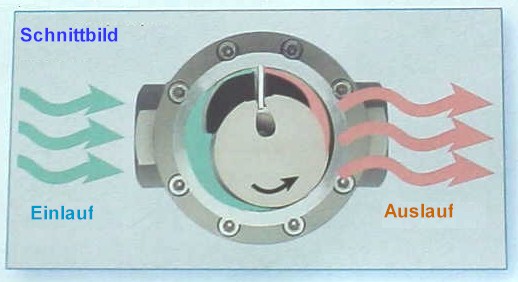

      schematische Darstellung von Ein- und Auslauf

Spezifikation
Type  MP15  MP 20 -MP25  MP40  MP50
Nennweite mm (Zoll)  15mm (0.5")  25mm (1.0")  40mm (1.5")  50mm (2.0")
Prozessanschluß   BSP oder NPT- Innengewinde, Flansch- oder Clamp-Anschluß
Durchflußbereich in l/min  0,2...10
2...50
4...140
12...330
Genauigkeit & Reproduzierbarkeit

                                        Option:

                           Reproduzierbarkeit:

    +/-1%          |   +/- 0,5% vom Messwert

 +/-0.2% vom Meßwert mit zusätzlicher Linearisierung über Elektronik

 typisch 0,03% bei gleichmäßigem Durchfluß

Max.Druck           316L SS
                         Aluminum

                         PVC - U  (DN 20)
                         316 L SS (Hochdruck)
100bar
30bar

350bar
60bar (DN 25)
60bar (DN 25)
4bar (nur DN 20)
150bar (DN 25)
60bar
30bar

150 bar

30bar
20bar
Temperaturbereich  -40°C to +200°C. PVC-gehäuse  max. 40°C
Gehäusematerial 316L Stainless Steel, Aluminium
( PVC-U- nur DN 20 - 3/4")
Kolbenmaterial  PEEK - Polyetheretherketone (Standard) oder optional Carbongefülltes Teflon
O-Ring Werkstoff  Viton (Standard), EPR, Teflon oderr Buna-N (Nitril)
Reed Kontakt Ausgang

Pulse/Liter, nominal



30VDC max Spannung / 20mA max Strom
200
20
7,3
2.5
Rechteck-Ausgang

Pulse/Liter, nominal



5-24VDC Hilfsenergie/20mA (3 Leiter-NPN open collector)
400
100
44
20
Schutzart IP66 (NEMA4X) - Optional: Explosionsschutz EEx d IIB T6 (Klasse 1, Abt. 1)
Kabeleinführung M20 x 1.5mm Innengewinde, Optional, ½" NPT
Abmessungen  Länge x Breite x Höhe   102 x 75 x 105mm

118 x 100 x 140mm
181 x 137 x 167mm
210 x 170 x 205mm
Vorschlag für  Filter (Maschenweite)  150 Mikron (100)  250 Mikron (50)  250 Mikron (50)  500 Mikron (25)
